При изготовлении ульев и магазинных надставок самое сложное — ровно выстрогать заготовки стенок, чтобы они по всей плоскости были заданной толщины.
Для решения этой задачи разработал и успешно применяю станок, который в состоянии сделать каждый, кто владеет минимальными навыками столярных и слесарных работ. На его изготовление ушло два дня. За 4 ч работы на нем можно выстрогать 40 боковых стенок для улья на 10 рамок размером 435х300 мм с требуемой точностью и чистотой обработки.
Станок (рис. 1) состоит из основания 6, устройства 5 для крепления заготовки 4, подвижной рамы 1 и электрорубанка 7. Подвижная рама со смонтированным на ней электрорубанком движется вдоль основания по направляющим 3.
Электрорубанок удерживается на подвижной раме с помощью привинченных к его торцам двух уголков 2 и перемещается по ней поперек основания. Таким образом режущие кромки ножей электрорубанка всегда перемещаются только параллельно плоскости основания станка.
Закрепив заготовку 4, перемещаю рубанок в крайнее левое положение, включаю его и двигаю подвижную раму вперед, выстрагивая заготовку на ширину захвата рубанка. Возвращаю раму назад, передвигаю по направляющим вправо на величину захвата рубанка и выстрагиваю следующую полосу и т.д., пока не обработаю всю поверхность. Затем переворачиваю заготовку и выстрагиваю другую сторону.

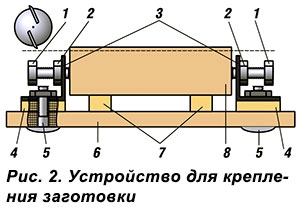

Для крепления заготовки и регулировки ее толщины служит устройство (рис. 2), состоящее из двух уголков 3, закрепленных на основании 6 болтами 5. К каждому уголку приварено по две гайки 2, сквозь которые проходят болты 1, фиксирующие заготовку 8.
Благодаря прокладке 4 они вжимаются в нее посередине боковых сторон. Устанавливая между заготовкой и основанием калибры 7, обеспечиваю необходимую глубину строгания. Калибры для строгания второй стороны должны быть толще, чем для первой.
Основание станка изготовлено из фанеры толщиной 15 мм, калибры, направляющие и детали подвижной рамы — из дуба (эта древесина износостойка и обеспечивает хорошее скольжение подвижных частей). Уголки для крепления рубанка и заготовки использую стальные, размером 30х30 мм, болты — М8, соответствующей длины. Деревянные элементы соединены между собой шурупами.
Чтобы поверхности получились гладкими, необходимо хорошо заточить ножи рубанка и выставить строго параллельно его основанию. Работа на станке не требует ни высокой квалификации, ни больших физических усилий.
В.М. БУЗОВЕРОВ
Ульяновская обл.
